外進里出式轉盤過濾器由一系列水平安裝的旋轉過濾盤組成，每個過濾轉盤由以偶數的扇形過濾板組合而成，轉盤上裝有可方便拆卸的濾布，濾布材質為纖維，濾布的過濾孔徑為10um。
纖維轉盤濾池的運行狀態包括：過濾、反沖洗、排泥狀態。

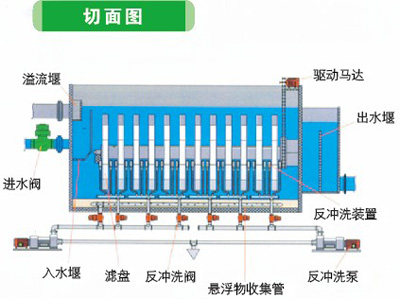

污水重力流進入濾池，濾池中設有布水堰。濾布采用全淹沒式，污水通過濾布外側進入，過濾液通過中空管收集，重力流通過出水堰排出濾池。整個過程為連續式。
（2）清洗
過濾中部分污泥吸附于濾布外側，逐漸形成污泥層。隨著濾布上污泥的積聚，濾布過濾阻力增加，濾池水位逐漸升高。通過壓力傳感器監測池內液位變化。當該池內液位到達清洗設定值（高水位）時，PLC即可啟動反抽吸泵，開始清洗過程。清洗時，濾池可連續過濾。
過濾期間，過濾轉盤處于靜態，有利于污泥的池底沉積。清洗期間，過濾轉盤以1轉/2分鐘的速度旋轉。抽吸泵負壓抽吸濾布表面，吸除濾布上積聚的污泥顆粒，過濾轉盤內的水自里向外被同時抽吸，并對濾布起反清洗作用。瞬時沖洗面積僅占全過濾轉盤面積的1%左右。反沖洗過程為間歇。

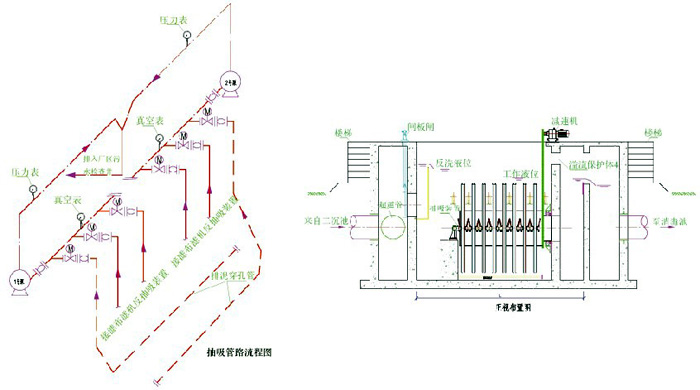

清洗時，2個濾盤為一組，通過自動切換抽吸泵管道上的電動閥控制，纖維轉盤濾池一個完整的清洗過程中各組的清洗交替進行，其間抽吸泵的工作是連續的。當進水水質突然之間惡化，池內液位迅速上升到反洗液位，清洗時同時啟動所有反沖洗泵，可同時對幾組過濾轉盤進行反沖洗，直至反沖洗周期恢復正常。
（3）排泥系統
纖維轉盤濾池的過濾轉盤下設有斗形池底，以利于池底污泥的收集。污泥池底沉積減少了濾布上的污泥量，可延長過濾時間，減少反洗水量。經過一設定的時間段，PLC啟動排泥泵，通過池底穿孔排泥管將污泥回流至廠區排水系統。其中，排泥間隔時間及排泥歷時可以調整。
設備組成：
濾池：為方形池，根據需要可采用鋼混結構或碳鋼等材質。
濾盤：有纖維濾布及垂直中空管骨架組成。
反洗裝置：反抽吸泵及帶動濾盤轉動的傳動機構。
排泥裝置：錐形泥斗便于污泥的沉淀及收集。
設備優勢：
1．處理效果好，出水水質穩定。進水SS介于20-30mg/L時，出水SS≤5mg/L，可承受SS在60-80mg/L的沖擊負荷。
2．占地面積小，運行及裝機功率低。
3．水頭損失小，濾布前后水頭損失不超過300mm。
4．運行自動化。
5．模塊化設計，運行，維護簡單，濾布更換快捷。
技術特點：

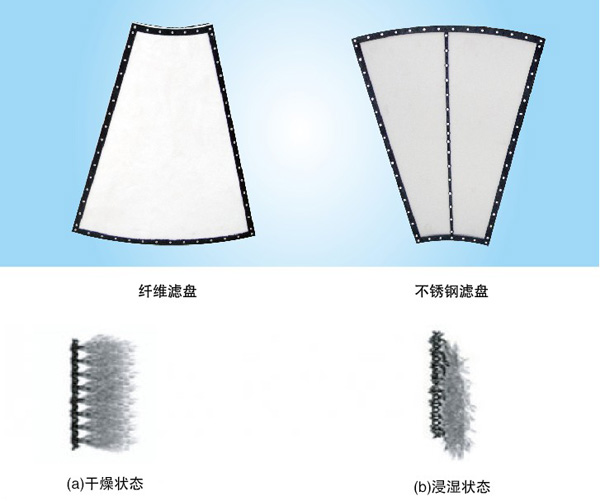

1．我公司生產的纖維轉盤濾池濾布采用特殊編制技術，抗沖擊能力強，纖維不脫落。濾布強度高，濕態強度與干態強度基本相同。
2．彈性好，伸長后幾乎可以完全恢復。
3．纖維表面光滑，污垢易脫落，耐腐蝕，不發霉。
4．過濾精度高，微濾濾徑5-20μm，可根據需要選擇。

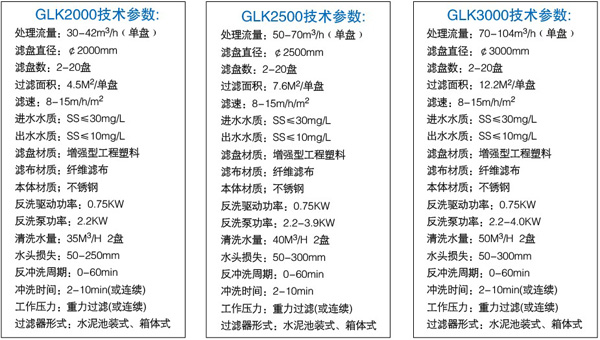

技術參數：
